電池簡介：
一、產品的功能參數：

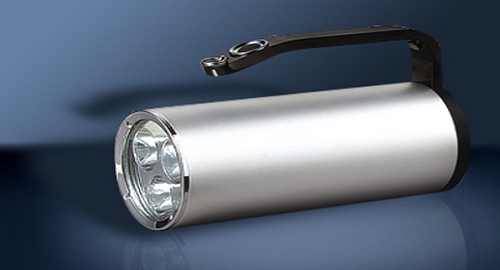

本移動照明電池集成了單片機軟件控制電量顯示、硬件保護電路、軟件二級保護、溫度采集、電壓采集等各種功能。
1）鋰電池組型號設計要求：18650-2S/6.8Ah/7.4V/50.32Wh。
2）輸入、輸出特性：輸入、輸出采用同一端口。
1、輸入特性：設計有配套的充電器給鋰電池組充電。
2、輸出特性：電池輸出6.0-8.4 V的電壓給移動照明燈供電，以滿足正常使用。
3）電量顯示：接通移動照明燈，電量顯示開關按鍵，可實時顯示電池的當前的電量。
4）保護板基本特性
1、單節過充保護電壓：4.3±0.05V
2、單節過充恢復電壓：4.10±0.05V
3、單節過放保護電壓：2.8±0.10V
4、單節過放恢復電壓：3.00±0.10V
5、組合電池過流保護值：6.00～15.00 A
6、電量顯示設計方案
|
LED顯示 / Display of LED |
容量比例/Capacity display |
LED4 |
LED3 |
LED2 |
LED1 |
電流 / current | |
|
充電/ Charging |
0%~20% |
/ |
/ |
/ |
閃爍 |
≥100mA | |
|
21%~40% |
/ |
/ |
閃爍 |
/ | |||
|
41%~80% |
/ |
閃爍 |
/ |
/ | |||
|
80%~100% |
閃爍 |
/ |
/ |
/ | |||
|
100% |
長亮 |
/ |
/ |
/ | |||
|
放電/ Discharge |
100%~81% |
長亮 |
/ |
/ |
/ |
≥50mA | |
|
80%~41% |
/ |
長亮 |
/ |
/ | |||
|
40%~21% |
/ |
/ |
長亮 |
/ | |||
|
≥20% |
/ |
/ |
/ |
長亮 | |||
|
≤6.2V |
/ |
/ |
/ |
閃爍 |
二、產品的設計方案：
1）電量顯示模塊：通過單片機軟件的方式控制LED的亮燈方式反應電池的當前電量，方便直觀。
2）軟件和硬件相結合的保護模塊：主要是對可充電鋰電池組進行設計的保護線路，由于鋰電池本身的化學特性，需要提供過充、過放、短路、過流、過溫等保護功能，以避免引起燃燒、爆炸等危險。此電池采用硬件的保護電路加單片機軟件二次保護的方式設計，安全更有保障。
3）保護IC（Protection IC）：設計方案的主要保護功能芯片，對電芯進行過充、過放、過流、短路等功能的在線實時監測，使電芯在安全穩定高效的范圍內工作。
4）電芯的選用：此項目選用進口的日本PANASONIC 18650鋰離子電芯/18650/3400mAh/3.7V Li-ion cell。
5）場效應管（MOSFET）：MOSFET管，在保護電路中起開關作用。
6）連接器：采用DC插頭的方式與主機對插。
7）電池外殼：外觀整體采用噴橡膠漆的高檔外觀，構成整體電池的模形。

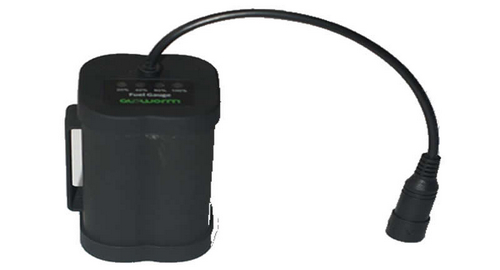

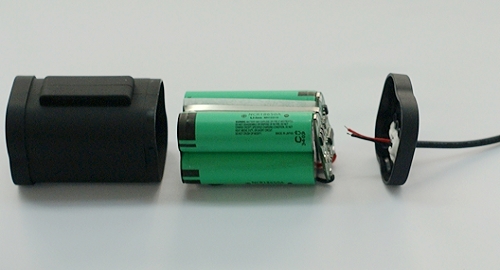

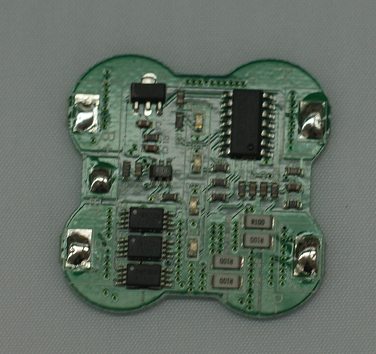

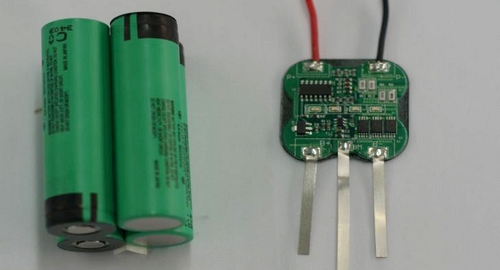

三、PCM的原理圖框和實物圖片：
三、產品的結構組成產品實現
